低电压超高分辨场发射原位扫描电子显微镜

发布者:田则铭发布时间:2025-05-29浏览次数:48

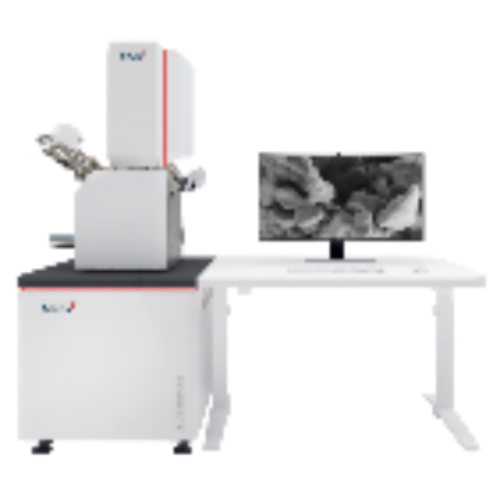

仪器名称:低电压超高分辨场发射原位扫描电子显微镜



仪器价值()5679500

生产制造商钢研纳克

规格型号FE-2050T

产地国别中国北京

仪器分类扫描电子显微镜

存放地点71楼高分辨电镜成像实验室

启用日期2024116

参考收费标准详见《九游网页版·官方版在线入口大型仪器设备开放共享服务收费标准》

联系人:刘明磊

联系方式:18804035027




仪器详情

主要功能:本电镜主要用于导电性良好的金属材料织构、相、形貌及失效分析等,以科研为主的同时服务本地滚动功能部件、阀门、空调、汽车热管理、半导体等产业领域。



主要技术指标1、超高分辨能力: 旗舰级场发射电子光学镜筒, 最高分辨能力可达1.2nm@1kV0.7nm@15kV 2、镜筒内减速: 配备镜筒内减速技术,可以提供低至50eV的超低能量超高分辨成像能力,轻松观察样品极表面细节;绝缘样品、不耐辐照样品、磁性样品均可观测。 3、多模式一键切换: 三物镜结构提供更加灵活多变的物镜组合模式,无需改变工作距离即可一键切换超大视野、超大景深、超高分辨、超大束流等多种观测模式。 镜筒创新技术介绍: (1)镜筒内减速技术 搭载镜筒内减速技术,在极低着陆电压下(小于1KV时)仍可以有效控制相差,提供超高分辨成像水平。 (2)“三物镜”技术 物镜系统由两组磁透镜和一组电透镜组成,三组物镜均可独立控制并任意组合以聚焦电子束;三种物镜的灵活组合可以应对更加多样的观测场景,用户在不改变工作距离的前提下即可实现一键全自动切换超大视野、超大景深、超高分辨等多种成像模式。 (3)全电压段多路成像: 标配Inlens-SEBSEET-SE三种电子探测器,这些探测器在全电压段(0-30kV)均可同时成像,最大程度为高分辨形貌观察、成分分析提供便利。二次电子图象分辨率: ≤0.7nm(15kV),≤1.2nm(1kV)1.5nm(500V)



主要学科领域:数字化设计与制造、机械工程



服务内容:用于微观形貌检测与成分分布分析
